产品介绍

STI 弹性膜片联轴器 SV-系列


伺服电机专用

产品特点：
● 正反转零间隙，拆装方便；
● 高灵敏度，传递力矩大；
● 无需润滑，无噪音，无扭矩损失；
● 不锈钢膜片补偿径向、角向和轴向偏差；
● 高传动精度和可靠性，使用寿命长；
● 常用于伺服电机、步进电机联接；
● 材料：轴套为C45钢和不锈钢弹性膜片。

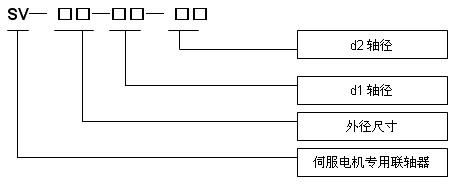

选型指南：
示例：SV-56-19-10
  56：外径尺寸：56mm;
  19：d1轴径为：19mm；
  10：d1轴径为：10mm；


选型指南：
單位: mm
型号
Φd1Φd2
轴 径
ΦD
ΦD1
L
L1
W
M
SV -56-□□-□□ 8 10 11 12 14
16 18 19 20
56
32
45
20
5
M5
SV- 68-□□-□□ 11 14 16 18 19
20 22 24 25
68
40
56
25
6
M6
SV -82-□□-□□ 14 16 18 19 20
24 25 28 30 35
82
54
66
30
6
M6
SV- 94-□□-□□ 14 16 18 19 20
24 25 28 30 35
38
94
58
68
30
8
M8
SV- 104-□□-□□ 19 22 24 25 30
35 38 40 42
104
68
80
35
10
M8
SV -126-□□-□□ 22 24 30 35 38
40 42 45 50
124
78
91
40
11
M10
SV -144-□□-□□ 30 34 37 40 45
50 55 60
144
88
105
45
12
M12

技术参数：
型号
额定扭矩
(N.m)
最大扭矩
(N.m)
最高转速
(rpm)
惯性力矩
(kg.㎡)
静态扭矩刚性
(N.m/rad)
径向偏差
(mm)
角向偏差
( °)
轴向偏差
(mm)
重量
(kg)
SV -56-□□-□□
25
50
20000
0.1×10-3
15×103
0.02
1
±0.5
0.3
SV- 68-□□-□□
55
110
15000
0.28×10-3
28×103
0.02
1
±0.8
0.5
SV -82-□□-□□
80
160
14000
0.85×10-3
81×103
0.02
1
±1.0
1.0
SV- 94-□□-□□
170
340
11000
1.5×10-3
165×103
0.02
1
±1.0
1.4
SV- 104-□□-□□
240
480
9800
2.4×10-3
240×103
0.02
1
±1.0
2.1
SV -126-□□-□□
420
840
8000
6.3×10-3
410×103
0.02
1
±1.0
3.1
SV -144-□□-□□
700
1400
6800
9.2×10-3
760×103
0.02
1
±1.0
4.9

说明:惯性格力矩和重量按最大孔径计算。


欢迎下载SV膜片联轴器电子样本资料(PDF2.77MB）
